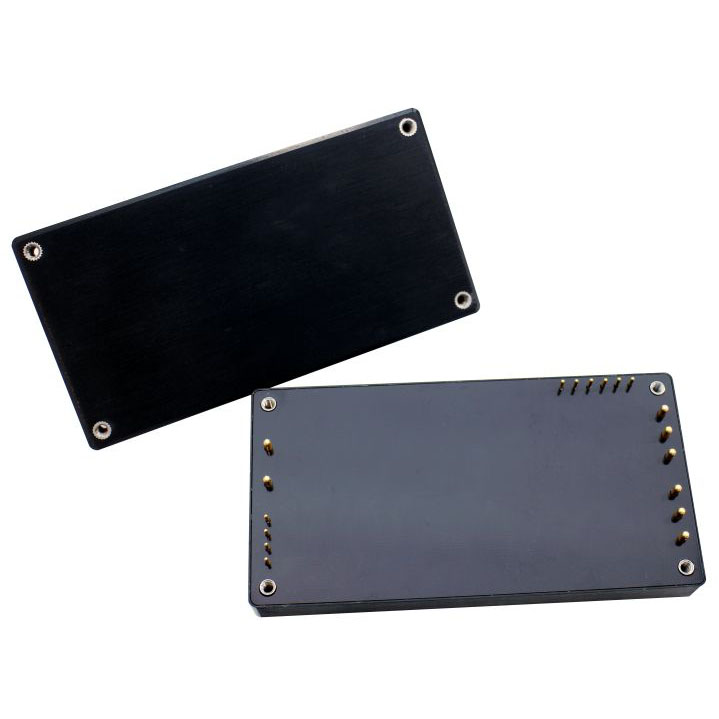

DC-DC模块电源 SM系列
产品特点
- 输出功率:400W~1200W
- 全砖结构
- 94%转换效率
- 输入过压、欠压保护
- 高压输入
- 固定工作频率
- 输出电压微调
- 使能端控制
- 输入与输出隔离
- 输出过载、过温、短路、过压保护
- N+1并联使用
- 金属外壳封装
- 输入时钟同步
- 同步启机
- 重量:275g

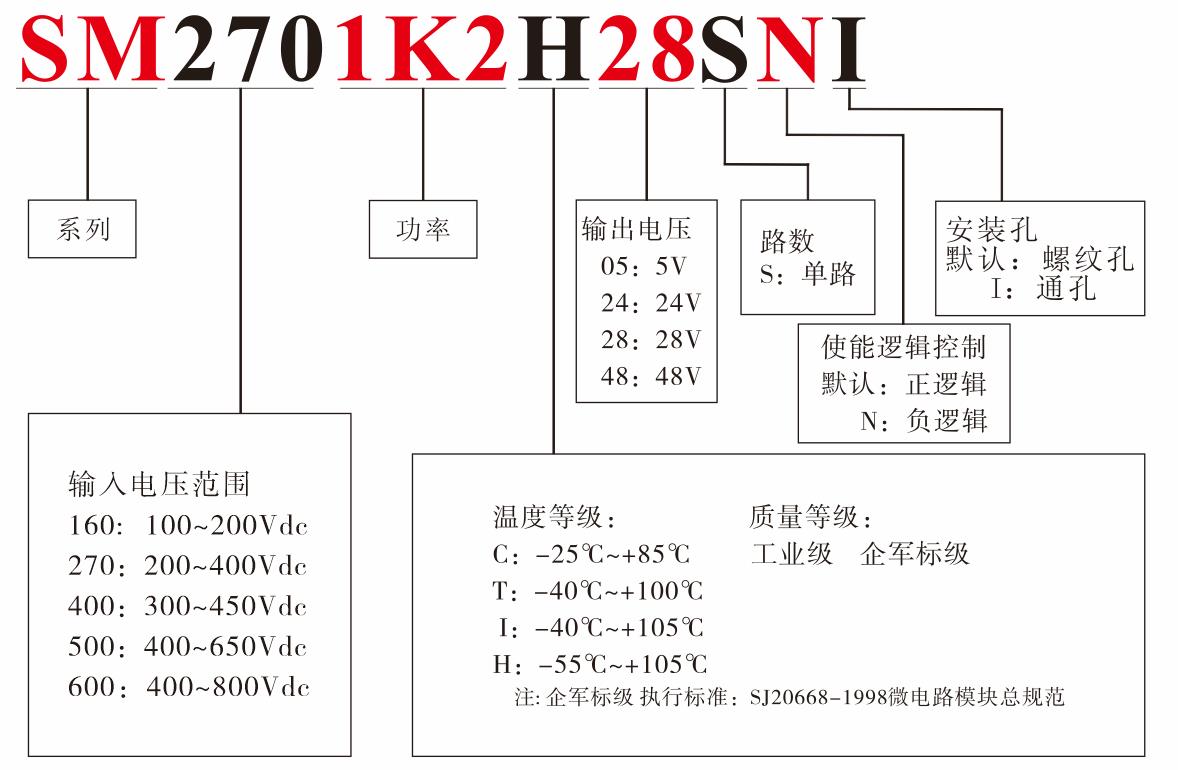

产品命名规则
技术参数
| Input输入特性 | |||
|---|---|---|---|
| 输入电压范围 | 输入浪涌电压(<100ms) | 输入启动阀值 | 欠压关断阀值 |
| 160(100~200Vdc) | 250Vdc | 90Vdc,typ | 80Vdc,typ |
| 270(200~400Vdc) | 450Vdc | 190Vdc,typ | 180Vdc,typ |
| 400(300~450Vdc) | 500Vdc | 290Vdc,typ | 280Vdc,typ |
| 500(400~650Vdc) | 680Vdc | 540Vdc,typ | 520Vdc,typ |
| 使能端(开/关)控制 | 正/负逻辑 |
| Vaux电压 | 8/10/12Vdc,typ. |
| Vaux电流 | 10mA,typ. |
| 正逻辑-开 | 2.5~10Vdc |
| 负逻辑-开 | -0.5~0.2Vdc或悬空 |
| Output输出特性 | |
|---|---|
| 输出电压精度 | ±1%,max. |
| 输出功率 | 400~1200W |
| 输出电压调节范围 | -20%~+10%typ. |
| 输出过压保护 | 120%Vout,typ. |
| 源效应(电压调整率) | ±0.3%,typ. |
| 负载效应(负载调整率) | ±0.3%,typ. |
| 瞬态响应 50%-75%-50% | ±0.3%,typ. |
| 纹波&噪音 | <1%Vout |
| 过载保护 | 120%额定负载,typ. |
| 短路保护 | 打嗝模式 |
| 短路恢复 | 自恢复 |
| General 一般特性 | |
|---|---|
| 隔离电压 | |
| 输入与输出 | 1500Vdc/min. |
| 输入与外壳 | 1500Vdc/min. |
| 输出与外壳 | 500Vdc/min. |
| 绝缘电阻(输入与输出) | 100MΩ/min. |
| 绝缘电容(输入与输出) | 1000PF,typ. |
| 重量 | 275g,typ. |
| 存储温度 | -55℃~+125℃ |
| 开关频率 | 180KHZ,typ. |
| 效率 | 94%,typ. |
| 温度系数 | ±0.02%/℃ |
| 相对湿度(无结露) | 95% R.H. |
| 过温保护 | 105℃,typ. |
| 过温恢复 | 95℃,typ. |

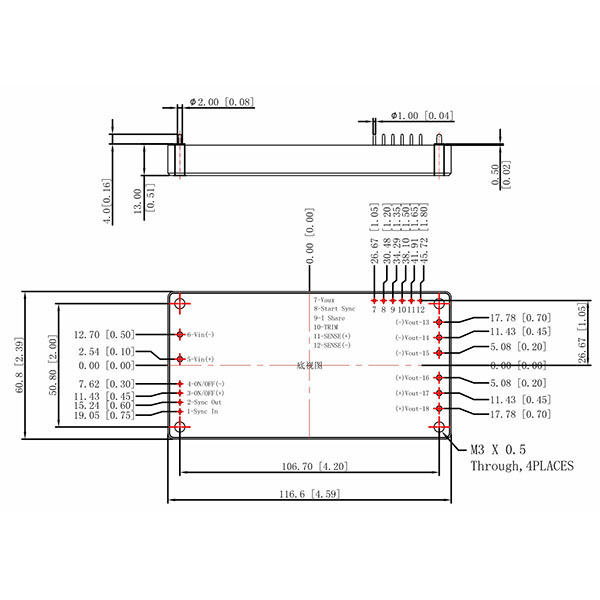

封装尺寸图
引脚定义
| 引脚 | 命名 | 引脚 | 命名 |
|---|---|---|---|
| 1 | Sync-In | 10 | Trim |
| 2 | Sync-Out | 11 | Sense+ |
| 3 | Enable+ | 12 | Sense- |
| 4 | Enable- | 13 | Vout- |
| 5 | Vin+ | 14 | Vout- |
| 6 | Vin- | 15 | Vout- |
| 7 | Vaux | 16 | Vout+ |
| 8 | Start Sync | 17 | Vout+ |
| 9 | I Share | 18 | Vout+ |
注意：
1. 所有尺寸标注单位为毫米（英寸）。
2.引脚5-6、13-18直径2.00mm. (0.08in.) 。
3.引脚1-4、7-12直径1.00mm. (0.04in.) 。
4.公差:x.x 士0.5mm (x.xx 土0.02in.) 。
x.xx 士0.25mm (x.xx 士0.01in. ) 。
产品型号目录
| 模块型号 | 输入电压(Vdc) | 输出电压(Vdc) | 输出电流(A) | 输出纹波 (峰-峰值) |
效率(典型) |
| SM160600H28S | 160(100~200Vdc) | 28 | 21.4 | <280mV | 92% |
| SM270400H05S | 270(200~400Vdc) | 5 | 80.0 | <300mV | 92% |
| SM270450H6R5S | 6.5 | 69.2 | <300mV | 92% | |
| SM270700H09S | 9 | 77.8 | <300mV | 92% | |
| SM270800H12S | 12 | 66.7 | <220mV | 93% | |
| SM2701K2H12S | 12 | 100 | <300mV | 95% | |
| SM2701KH24S | 24 | 41.7 | <240mV | 93% | |
| SM2701K2H28S | 28 | 42.8 | <300mV | 94% | |
| SM270800H36S | 36 | 22.2 | <360mV | 94% | |
| SM2701KH48S | 48 | 20.8 | <300mV | 93% | |
| SM400400H05S | 400(300~450Vdc) | 5 | 80.0 | <200mV | 92% |
| SM400800H28S | 28 | 28.6 | <280mV | 92% | |
| SM400800H48S | 48 | 16.7 | <300mV | 92% | |
| *SM6001K2H28SN | 600(400~800Vdc) | 28 | 42.8 | <600mV | 93% |
