DC-DC模块电源 SK系列
产品特点
- 1/8砖型结构
- 输出功率:100~300W
- 91%转换效率
- 宽电压输入范围
- 输入欠压保护
- 固定工作频率
- 输出电压微调
- 使能端控制
- 输入与输出隔离
- 输出过载、过温、短路、过压保护
- 金属外壳封装
- 重量：50g

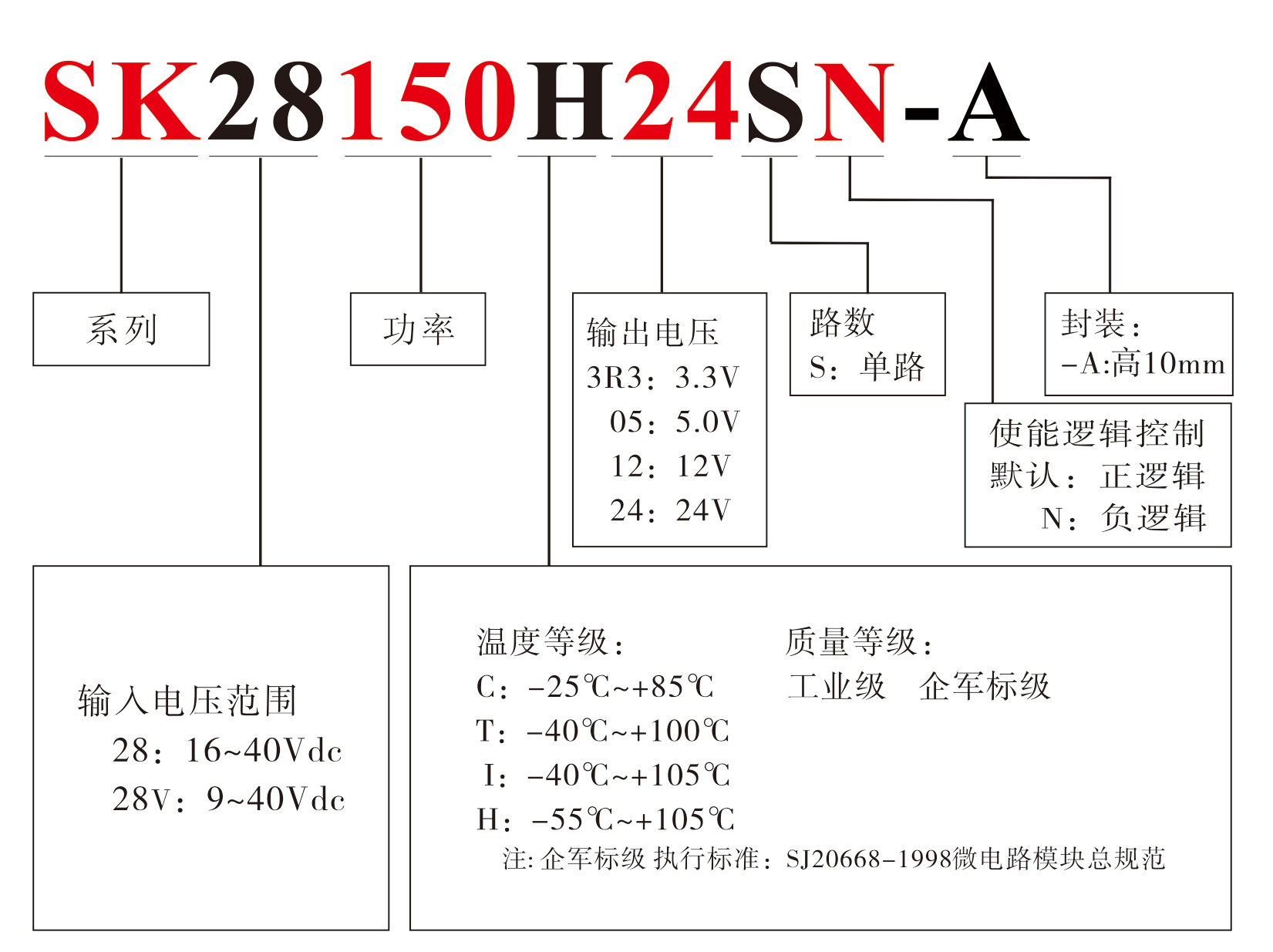

产品命名规则
技术参数
| Input输入特性 | |||
|---|---|---|---|
| 输入电压范围 | 输入浪涌电压（<100ms) | 输入启动阀值 | 欠压关断阀值 |
| 28V(9~40Vdc) | 50Vdc | 8.6Vdc,typ | 8Vdc,typ |
| 28V(16~40Vdc) | 50Vdc | 15Vdc,typ | 14Vdc,typ |
| Output输出特性 | |
|---|---|
| 输出电压精度 | ±1%,max. |
| 输出功率 | 100~300W |
| 输出电压调节范围 | ±10%Vout,typ. |
| 源效应(电压调整率) | ±1%,typ. |
| 负载效应(负载调整率) | ±1%,typ. |
| 瞬态响应 50%-75%-50% | ±3%Vout,typ. |
| 纹波&噪音 | <3%Vout |
| 过载保护 | 120%~200% |
| 短路保护 | 打嗝模式 |
| 短路恢复 | 自恢复 |
| General 一般特性 | |
|---|---|
| 隔离电压 | |
| 输入与输出 | 1500Vdc/min. |
| 输入与外壳 | 1500Vdc/min. |
| 输出与外壳 | 500Vdc/min. |
| 绝缘阻抗(输入与输出) | 100MΩ/min. |
| 绝缘电容(输入与输出) | 1000PF,typ. |
| 重量 | 50g,typ. |
| 储存温度 | -55℃~+125℃ |
| 开关频率 | 330KHz,typ. |
| 效率 | 90%,typ. |
| 温度系数 | ±0.02%/℃ |
| 相对湿度(无结露) | 95% R.H. |
| 过温保护 | 105℃,typ. |
| 过温恢复 | 95℃,typ. |

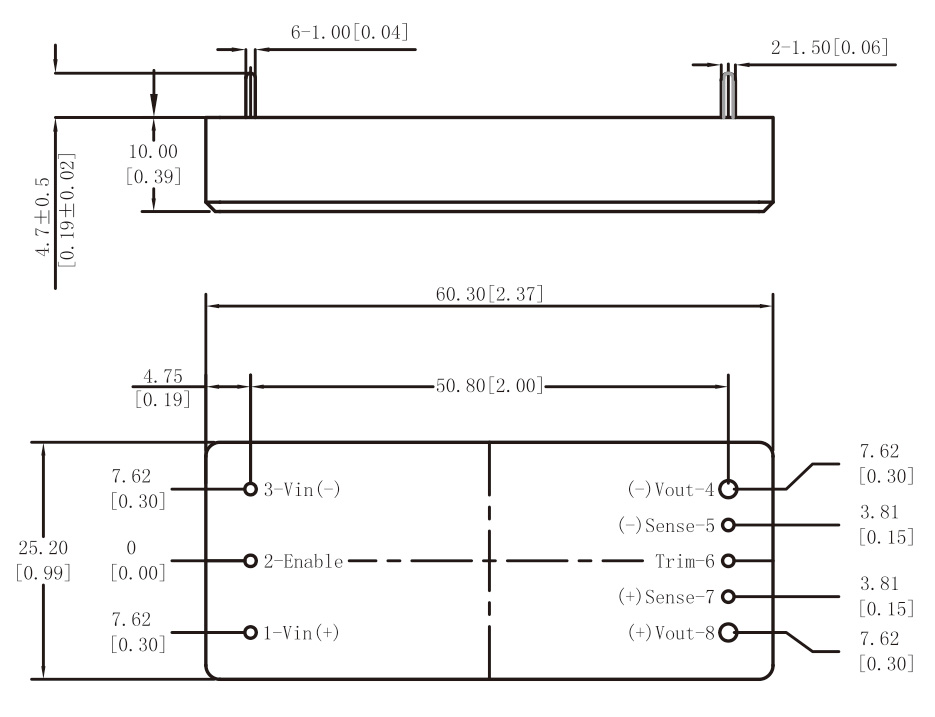

封装尺寸图
引脚定义
| 引脚定义 | |
|---|---|
| 引脚 | 命名 |
| 1 | Vin+ |
| 2 | Enable |
| 3 | Vin- |
| 4 | Vout- |
| 5 | Sense- |
| 6 | Trim |
| 7 | Sense+ |
| 8 | Vout+ |
注意：
1. 所有尺寸标注单位为毫米（英寸）。
2. 引脚4、8直径1.50mm.（0.06in.）。
3. 其余引脚直径1.00mm.（0.04in.）。
4. 公差:x.x±0.5mm（x.xx±0.02in.）。
x.xx±0.25mm（x.xx±0.01in.）。
产品型号目录
| 模块型号 | 输入电压(Vdc) | 输出电压(Vdc) | 输出电流(A) | 输出纹波 (峰-峰值) |
效率(典型) |
| SK28150H24S-A | 28(16~40Vdc) | 24 | 6.25 | <160mV | 91% |
| SK28150H28S-A | 28 | 5.35 | <180mV | 91% | |
| SK28300H28S-A | 28 | 1.07 | <180mV | 92% | |
| SK28V100H05S-A | 28V(9~40Vdc) | 5 | 20.0 | <120mV | 90% |
