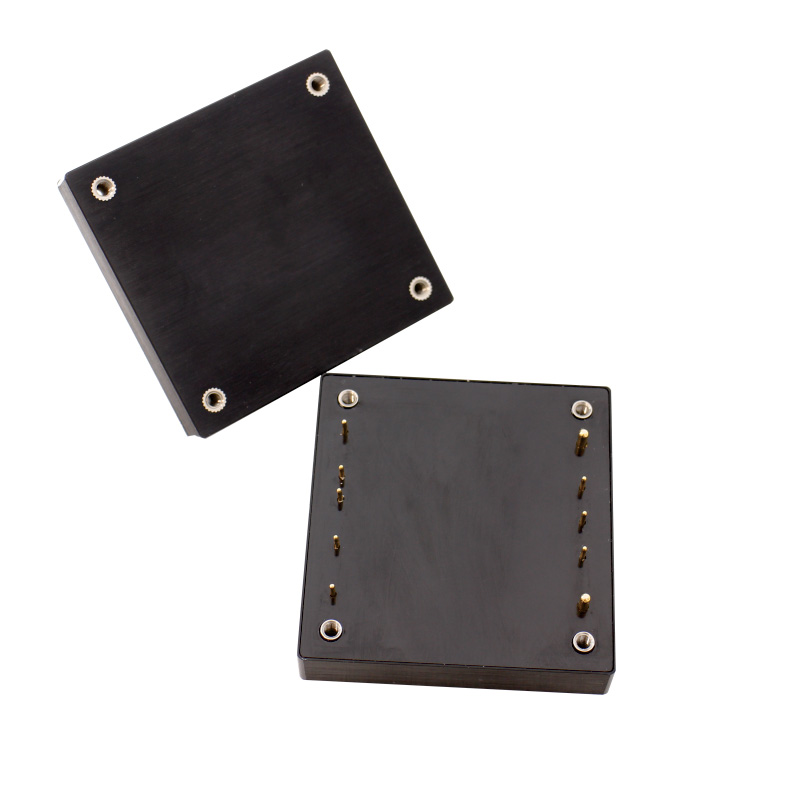

PFC模块 SP系列
产品特点
- 400W~800W高功率密度APFC模块
- 0.99高功率因数，≤10%THD指标
- 效率高达94%
- 可对后级负载启动/关闭使能控制
- 具有本模块使能功能
- 实时检测交流输入电压并输出状态信息
- 具有I/V输出电流指示信号
- 本机工作频率可受外部时钟源同步
- 输入过压、欠压保护
- 输出过载、过温等保护功能
- 重量：135g

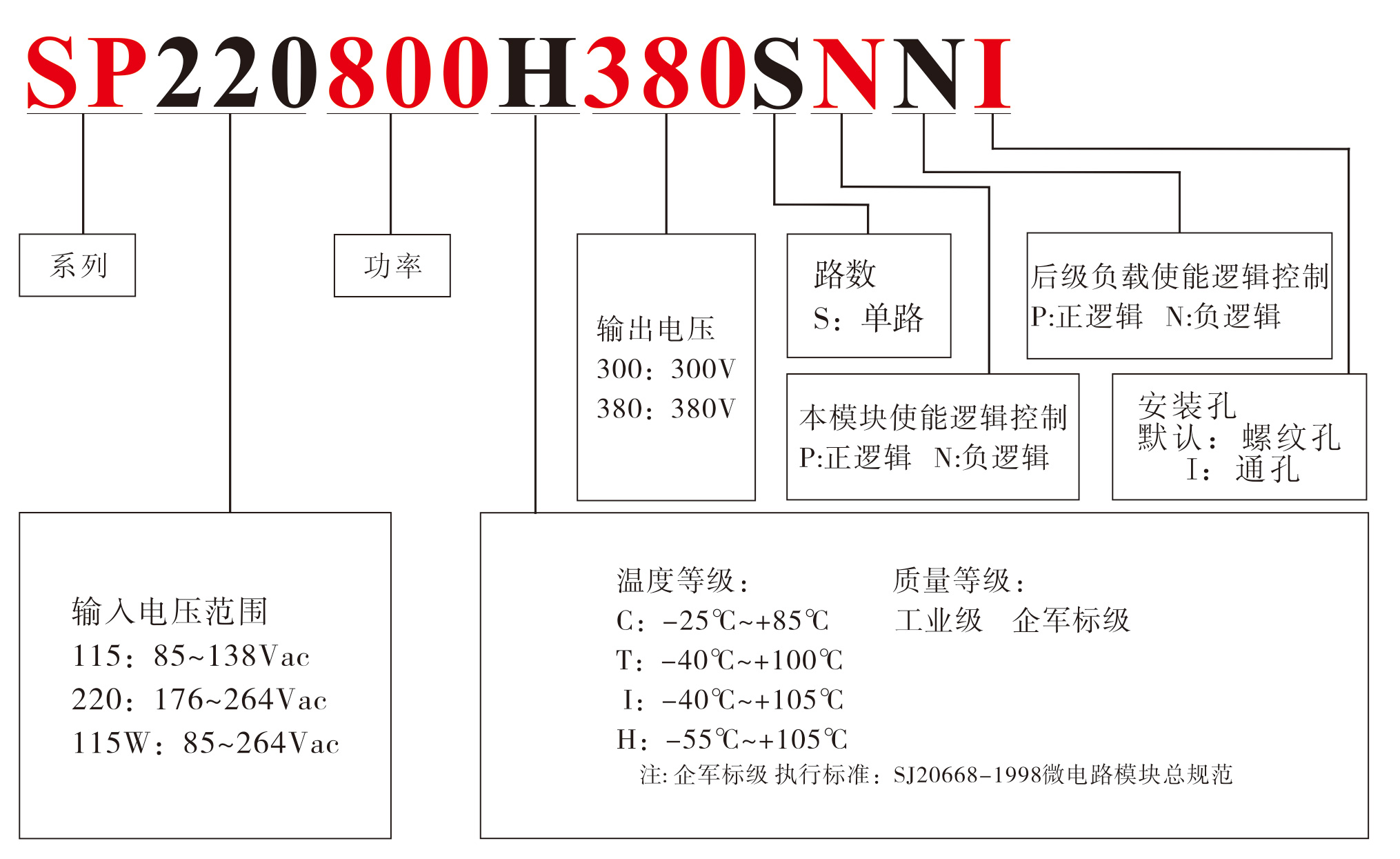

产品命名规则
技术参数
| Input输入特性 | |||
|---|---|---|---|
| 输入电压范围 | 输入浪涌电压（<100ms) | 输入启动阀值 | 欠压关断阀值 |
| 115(85~138Vac) | 170V | 83Vac,typ | 73Vac,typ |
| 220(176~264Vac) | 276V | 165Vac,typ | 155Vac,typ |
| 115W(85~264Vac) | 276V | 83Vac,typ | 73Vac,typ |
| Output输出特性 | |
|---|---|
| 输出电压精度 | ±2%,typ. |
| 输出功率 | 400~800W |
| 输出过压保护 | 110%Vout,typ. |
| 源效应(电压调整率) | ±0.5%,typ. |
| 负载效应(负载调整率) | ±0.2%,typ. |
| 瞬态响应 50%-75%-50% | 3%Vout,typ. |
| 纹波&噪音 | 5%Vout |
| 过载保护 | 120%额定负载,typ. |
| General 一般特性 | |
|---|---|
| 隔离电压 | |
| 输入与外壳 | 1500Vac/min. |
| 输出与外壳 | 1500Vac/min. |
| 重量 | 135g,typ. |
| 储存温度 | -55℃~+125℃ |
| 开关频率 | 190KHz,typ. |
| 效率 | 94%,typ. |
| 温度系数 | ±0.02%/℃ |
| 相对湿度(无结露) | 95% R.H. |
| 过温保护 | 105℃,typ. |
| 过温恢复 | 95℃,typ. |

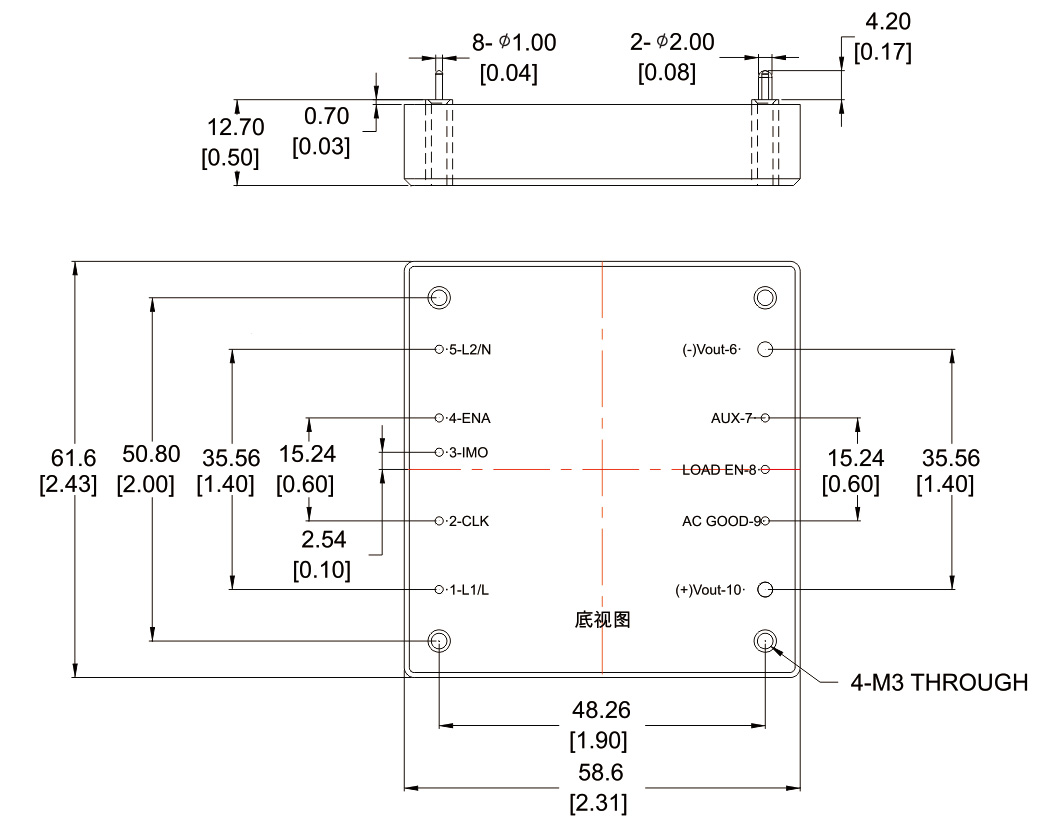

封装尺寸图
引脚定义
| 引脚A定义 | |||
|---|---|---|---|
| 引脚 | 命名 | 引脚 | 命名 |
| 1 | L | 6 | Vout- |
| 2 | CLK | 7 | AUX |
| 3 | IMO | 8 | LOAD EN |
| 4 | ENA | 9 | AC GOOD |
| 5 | N | 10 | Vout+ |
注意：
1. 所有尺寸标注单位为毫米（英寸）。
2. 引脚1-5、7-9直径1.02mm.(0.04in.) 。
3. 引脚6、10直径2.03mm.(0.08in.) 。
4. 公差:x.x±0.4mm(x.xx±0.02in.)
x.xx±0.25mm(x.xx±0.01in.)。
产品型号目录
| 模块型号 | 输入电压(Vac) | 输出电压(Vdc) | 输出电流(A) | 效率(典型) |
| SP115400H300SNN | 115(85~138Vac) | 300 | 1.33 | 92% |
| SP220800H380SNN | 220(176~264Vac) | 380 | 2.10 | 94% |
| SP115W400H380SNN | 115W(85~264Vac) | 380 | 1.05 | 92% |
