AC-DC模块电源 APA系列
产品特点
- 输出功率:500~600W
- 90%转换效率
- 输入欠压、过压保护
- 固定工作频率
- 输出电压微调
- 使能端控制
- 输入与输出隔离
- 内置Oring
- PF值≥0.99,THD≤5%（ 额定输入满载时 ）
- N+1冗余（ 多达6只并机 ）
- 内置浪涌电流抑制控制
- 输出过载、过温、短路、过压保护
- 金属外壳封装
- 重量270g
- 单机版可兼容Lambda同类型产品

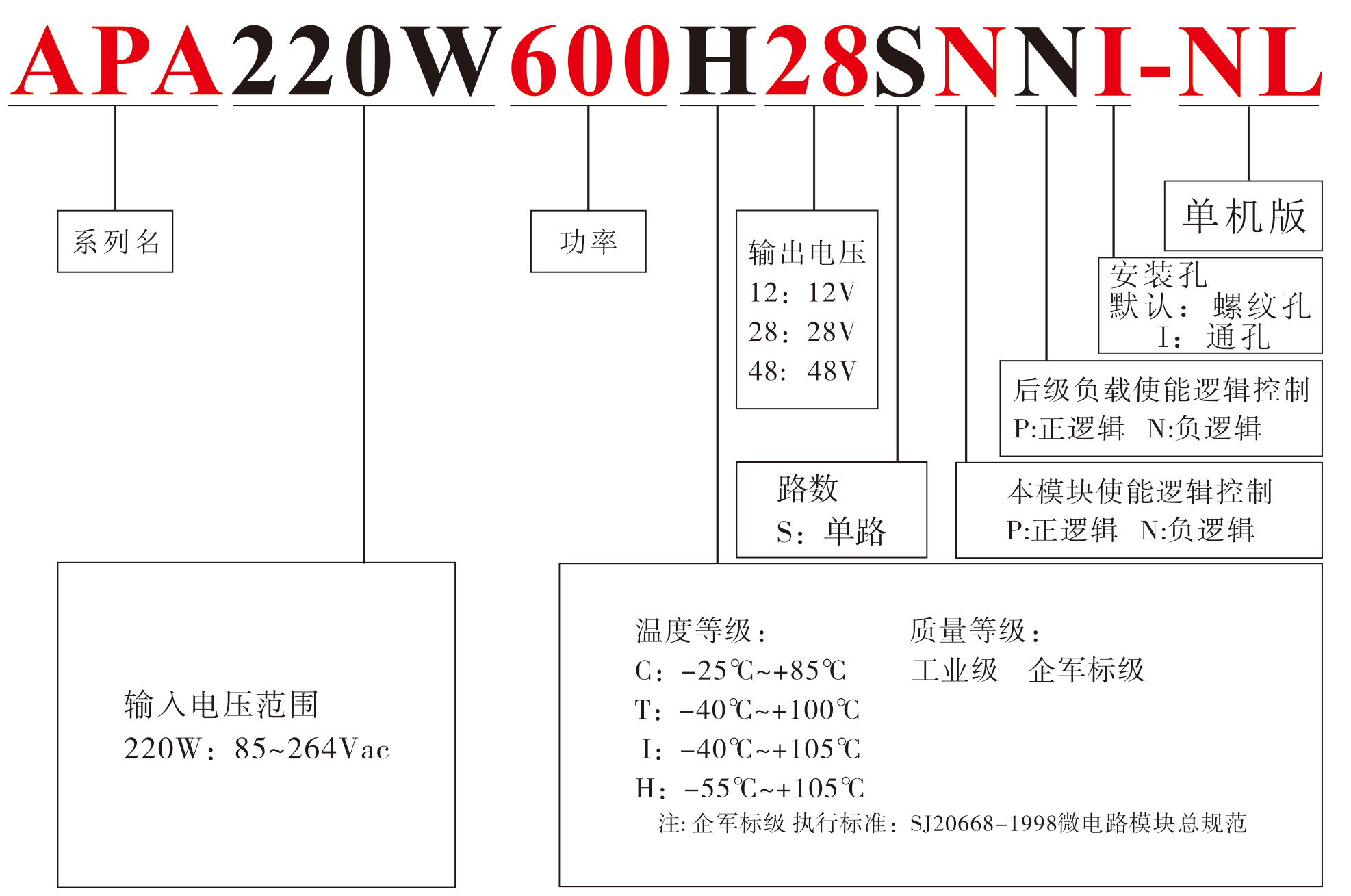

产品命名规则
技术参数
| Input输入特性 | |||
|---|---|---|---|
| 输入电压范围 | 输入浪涌电压（<100ms) | 输入启动阀值 | 欠压关断阀值 |
| 220W(85~264Vac) | 290Vac,typ | 80Vac,typ | 76Vac,typ |
| Output输出特性 | |
|---|---|
| 输出电压精度 | ±1%,typ. |
| 输出功率 | 500~600W |
| 输出过压保护 | 130%Vout,typ. |
| 源效应(电压调整率) | ±0.1%,typ. |
| 负载效应(负载调整率) | ±0.3%,typ. |
| 瞬态响应 50%-75%-50% | 3%Vout,typ. |
| 纹波&噪音 | ≤1%Vout |
| 过载保护 | 120%额定负载,typ. |
| 输出电压调节范围 | ±20%Vout |
| 短路保护 | 打嗝模式 |
| 短路恢复 | 自恢复 |
| General 一般特性 | |
|---|---|
| 隔离电压 | |
| 输入与输出 | 3000Vac/min. |
| 输入与外壳 | 2500Vac/min. |
| 输出与外壳 | 500Vac/min. |
| 重量 | 270g,typ. |
| 储存温度 | -55℃~+125℃ |
| 开关频率 | 200KHz,typ. |
| 效率 | 90%,typ. |
| 温度系数 | ±0.02%/℃ |
| 相对湿度(无结露) | 95% R.H. |
| 过温保护 | 105℃,typ. |
| 过温恢复 | 95℃,typ. |

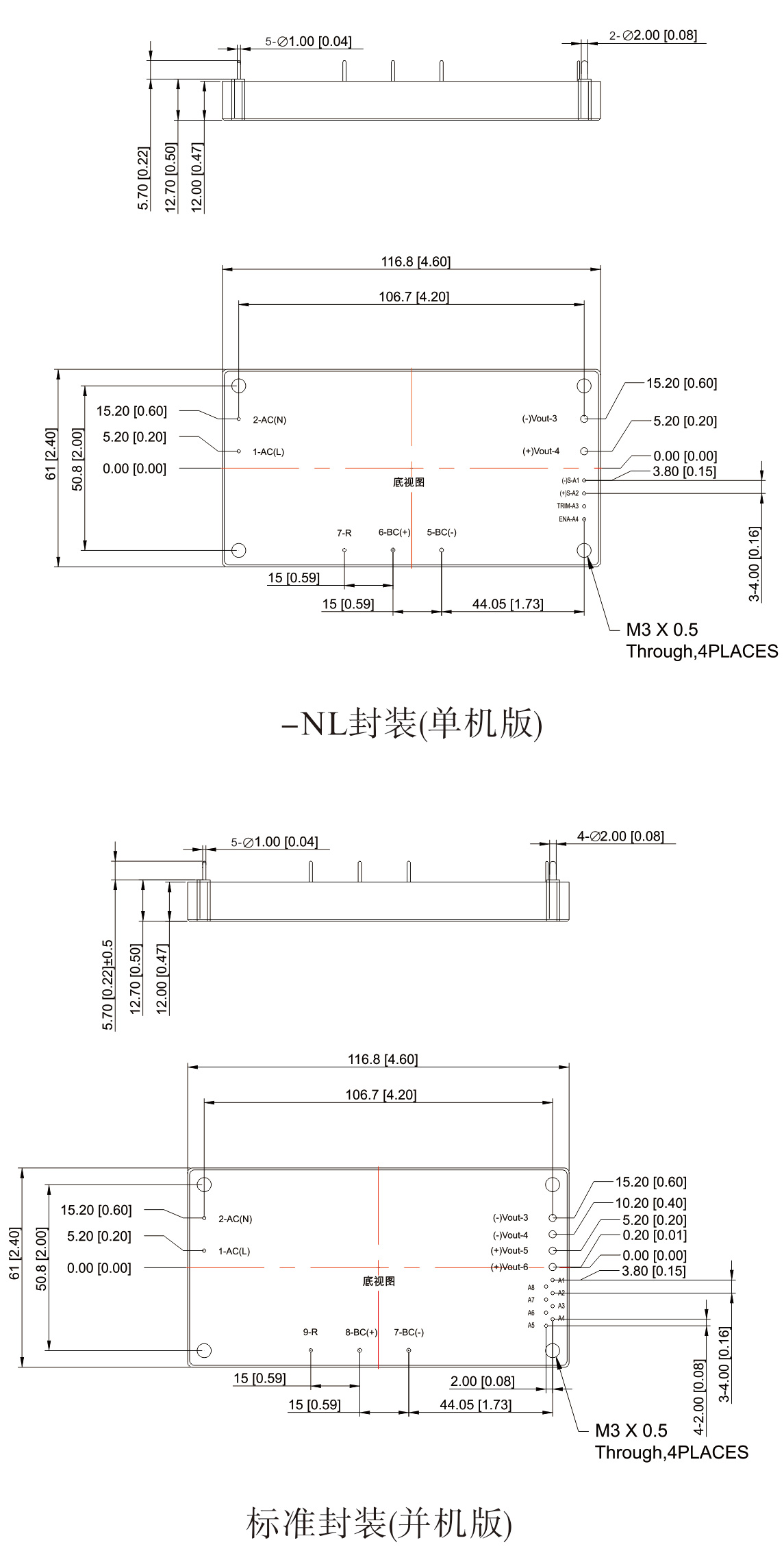

封装尺寸图
引脚定义
-NL封装(单机版)
| 引脚定义 | |||
|---|---|---|---|
| 引脚 | 命名 | 引脚 | 命名 |
| 1 | AC(L) | 7 | R |
| 2 | AC(N) | A1 | SENSE- |
| 3 | Vout- | A2 | SENSE+ |
| 4 | Vout- | A3 | TRIM |
| 5 | BC- | A4 | ENA |
| 6 | BC+ | ||
注意：
1. 所有尺寸标注单位为毫米（英寸）。
2. 引脚3、4直径是2.00mm. (0.08in) 。
3. A1-A4引脚直径0.8mm. (0.03in) 。
4. 其余引脚直径1.00mm（0.04in）。
5. 未标注公差按：x.xx ±0.25mm（x.xx ±0.01in.）。
标准封装(并机版)
| 引脚定义 | |||
|---|---|---|---|
| 引脚 | 命名 | 引脚 | 命名 |
| 1 | AC(L) | A1 | SENSE- |
| 2 | AC(N) | A2 | SENSE+ |
| 3 | Vout- | A3 | TRIM |
| 4 | Vout- | A4 | ENA |
| 5 | Vout+ | A5 | PC |
| 6 | Vout+ | A6 | AUX |
| 7 | BC- | A7 | ON/OFF |
| 8 | BC+ | A8 | COM |
| 9 | R | ||
注意：
1. 所有尺寸标注单位为毫米（英寸）。
2. 引脚3-6直径是2.00mm. (0.08in) 。
3. A1-A8引脚直径0.80mm. (0.03in) 。
4. 其余引脚直径1.00mm（0.04in）。
5. 未标注公差按：x.xx ±0.25mm（x.xx ±0.01in.）。
产品型号目录
| 模块型号 | 输入电压(Vac) | 输出电压(Vdc) | 输出电流(A) | 效率(典型) |
| APA220W500H12SNN | 220W(85~264Vac) | 12 | 41.7 | 89% |
| APA220W600H28SNN | 28 | 21.4 | 90% | |
| APA220W600H48SNN | 48 | 12.5 | 90% | |
| APA220W500H12S-NL | 220W(85~264Vac) | 12 | 41.7 | 89% |
| APA220W600H28S-NL | 28 | 21.4 | 90% | |
| APA220W600H48S-NL | 48 | 12.5 | 90% |
