DC-DC模块电源 SMN系列
产品特点
- 输出功率：1800W~2000W
- 全砖结构
- 高达97%转换效率
- 输入过压、欠压保护
- 高压输入
- 固定工作频率
- 输出电压微调
- 使能端控制
- 输入与输出隔离
- 输出过载、过温、短路、过压保护
- N+1并联使用
- 金属外壳封装
- 输入时钟同步
- 同步启机
- 内置Oring故障隔离
- 重量：360g
产品命名规则
技术参数
| Input输入特性 | |||
|---|---|---|---|
| 输入电压范围 | 输入浪涌电压(<100ms) | 输入启动阀值 | 欠压关断阀值 |
| 270(185~400Vdc) | 450Vdc,typ | 185Vdc,typ | 170Vdc,typ |
| 使能端(开/关)控制 | 正/负逻辑 |
| Vaux电压 | +5Vdc,typ |
| Vaux电流 | 30mA,typ |
| 正逻辑-开 | 2.5~5.5V,typ或悬空 |
| 负逻辑-开 | -0.5~0.5Vdc或短路 |
| Output输出特性 | |
|---|---|
| 输出电压精度 | ±1%,max. |
| 输出功率 | 1800~2000W |
| 输出电压调节范围 | -20%~+10%Vout,typ. |
| 输出过压保护 | 120%Vout,typ. |
| 源效应(电压调整率) | ±0.3%,typ. |
| 负载效应(负载调整率) | ±0.3%,typ. |
| 瞬态响应 50%-75%-50% | ±0.3%Vout,typ. |
| 纹波&噪音 | <1%Vout |
| 过载保护 | 105%额定负载,typ. |
| 短路保护 | 打嗝模式 |
| 短路恢复 | 自恢复 |
| General 一般特性 | |
|---|---|
| 隔离电压 | |
| 输入与输出 | 1500Vac,min. |
| 输入与外壳 | 1500Vdc,min. |
| 输出与外壳 | 500Vdc,min. |
| 绝缘电阻(输入与输出) | 100MΩ/min |
| 绝缘电容(输入与输出) | 1000PF,typ. |
| 重量 | 360g,typ. |
| 储存温度 | -55℃~+125℃ |
| 开关频率 | 200KHZ,typ. |
| 效率 | 96.5%,typ. |
| 温度系数 | ±0.02%/℃ |
| 相对湿度(无结露) | 95% R.H. |
| 过温保护 | 105℃,typ. |
| 过温恢复 | 95℃,typ. |

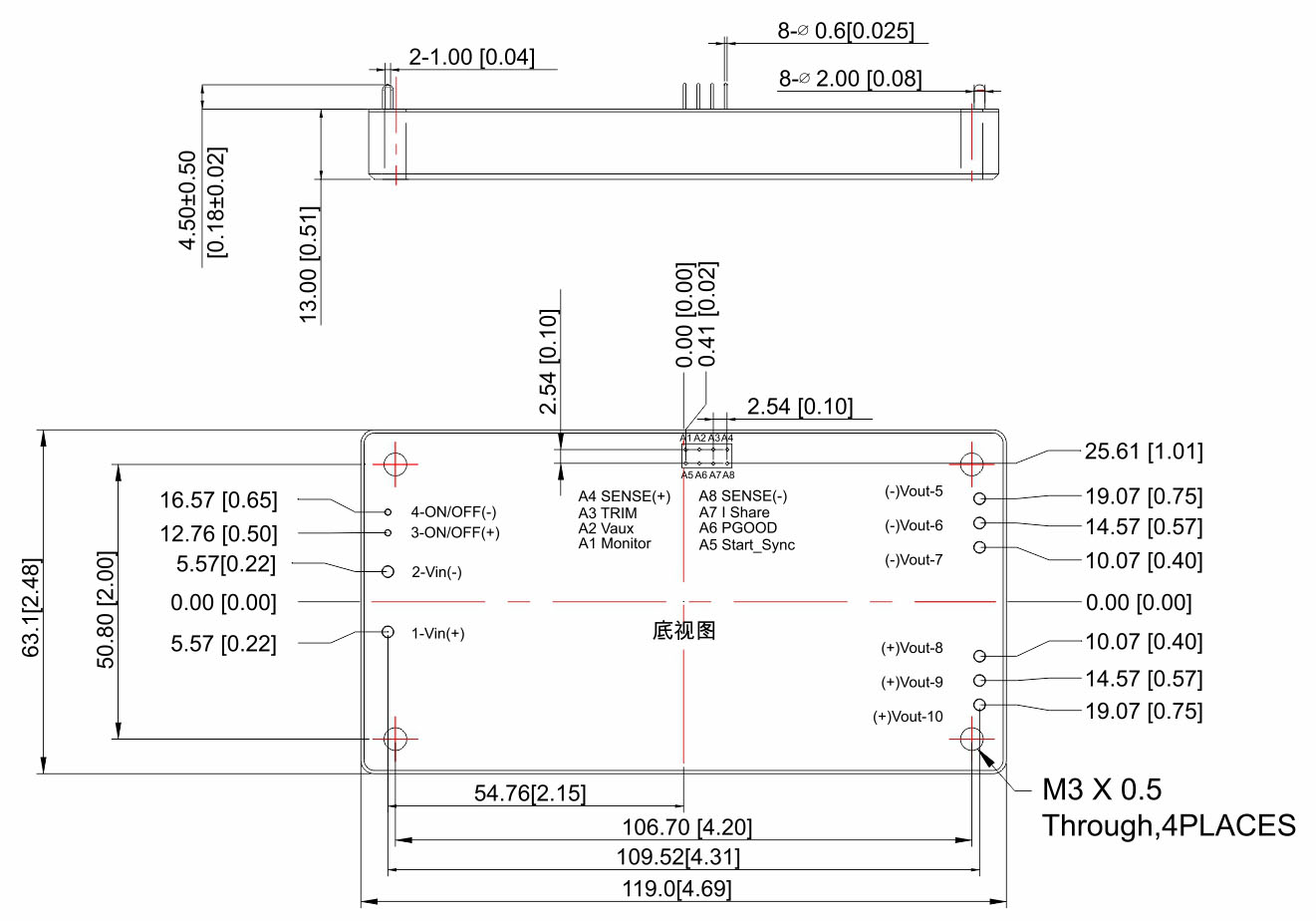

封装尺寸图
引脚定义
| 引脚 | 命名 | 引脚 | 命名 |
|---|---|---|---|
| 1 | Vin+ | 10 | Vout+ |
| 2 | Vin- | A1 | Monitor |
| 3 | Enable+ | A2 | Vaux |
| 4 | Enable- | A3 | Trim |
| 5 | Vout- | A4 | Sense+ |
| 6 | Vout- | A5 | Start Sync |
| 7 | Vout- | A6 | PGOOD |
| 8 | Vout+ | A7 | I Share |
| 9 | Vout+ | A8 | Sense- |
注意：
1、 所有尺寸标注单位为毫米（英寸）;
2、 1-2、5-10脚直径2.00mm(0.08in) ;
3、 3-4、引脚直径1.00mm (0.04in) ;
4、 A1-A8、引脚为直径0.6mm (0.025in)
5、 未注公差按：x.xx±0.25mm(x.xx±0.01in)
x.x±0.5mm(x.x±0.02in)。
产品型号目录
| 模块型号 | 输入电压(Vdc) | 输出电压(Vdc) | 输出电流(A) | 输出纹波 (峰-峰值) |
效率(典型) |
| SMN2702KH28S | 270(185~400Vdc) | 28 | 71.4 | <280mV | 96.5% |
| SMN2702KH36S | 36 | 55.5 | <360mV | 96.4% | |
| SMN2702KH48S | 48 | 41.7 | <400mV | 96.4% |
