DC-DC模块电源 SGH系列
产品特点
- 输出功率:30~40W
- 86%转换效率
- 输入过压、欠压保护
- 高压输入
- 固定工作频率
- 输出电压微调
- 使能端控制
- 输入与输出隔离
- 输出过载、过温、短路、过压保护
- 金属外壳封装
- 重量：40g

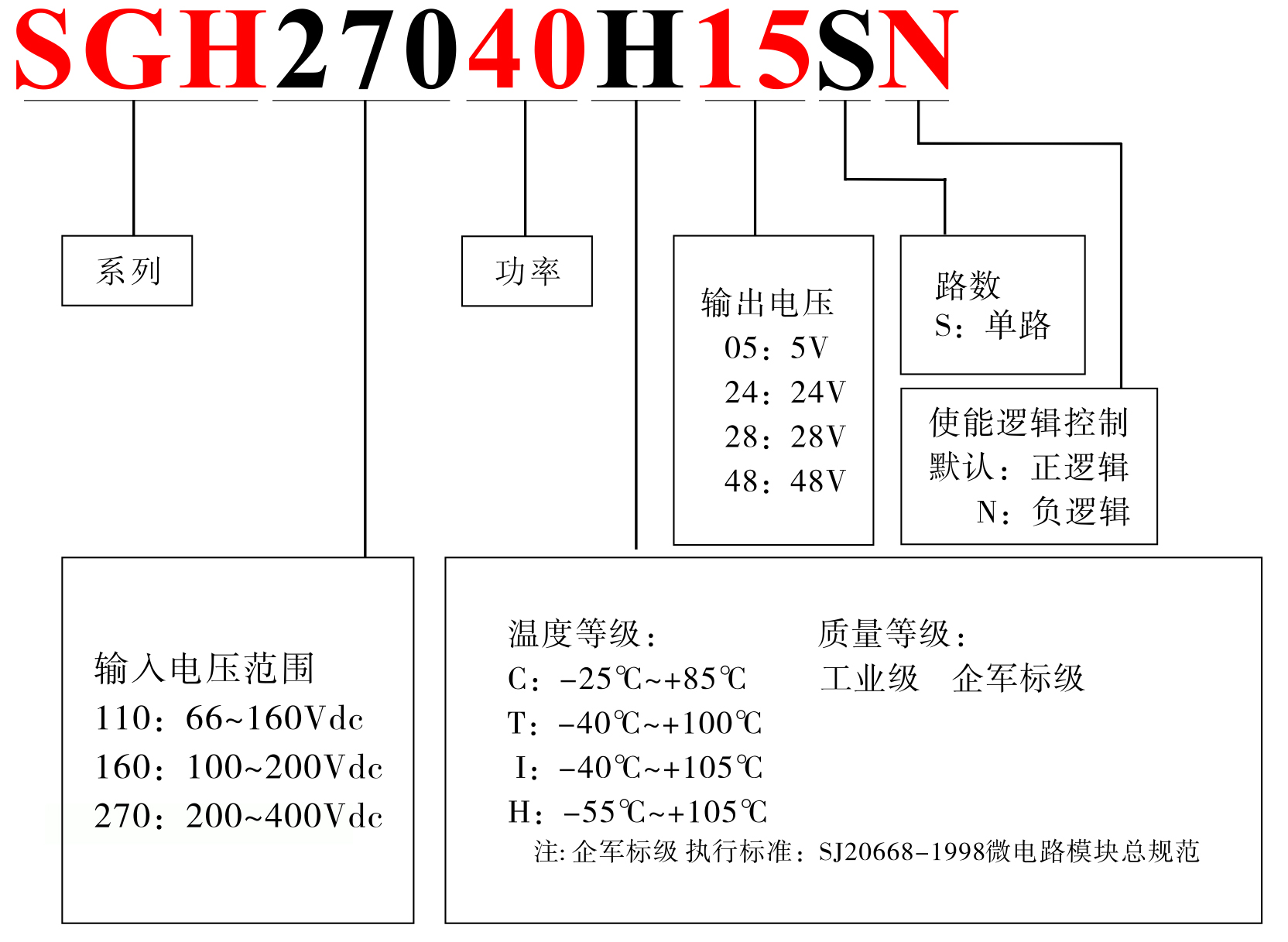

产品命名规则
技术参数
| Input输入特性 | |||
|---|---|---|---|
| 输入电压范围 | 输入浪涌电压（<100ms) | 输入启动阀值 | 欠压关断阀值 |
| 270(200~400Vdc) | 450Vdc | 190Vdc,typ | 180Vdc,typ |
| Output输出特性 | |
|---|---|
| 输出电压精度 | ±1%,max. |
| 输出功率 | 30~40W |
| 输出电压调节范围 | ±10%Vout,typ. |
| 过压保护 | 120%Vout,typ. |
| 源效应(电压调整率) | ±1%,typ. |
| 负载效应(负载调整率) | ±1%,typ. |
| 瞬态响应 50%-75%-50% | ±5%Vout,typ. |
| 纹波&噪音 | <1%Vout |
| 过载保护 | 110%额定负载,typ. |
| 短路保护 | 打嗝模式 |
| 短路恢复 | 自恢复 |
| General 一般特性 | |
|---|---|
| 隔离电压 | |
| 输入与输出 | 1500Vdc/min. |
| 输入与外壳 | 1500Vdc/min. |
| 输出与外壳 | 500Vdc/min. |
| 绝缘电阻(输入与输出) | 100MΩ/min. |
| 绝缘电容(输入与输出) | 1000PF,typ. |
| 重量 | 40g,typ. |
| 储存温度 | -55℃~+125℃ |
| 开关频率 | 200KHz,typ. |
| 效率 | 86%,typ. |
| 温度系数 | ±0.02%/℃ |
| 相对湿度(无结露) | 95% R.H. |
| 过温保护 | 105℃,typ. |
| 过温恢复 | 95℃,typ. |
封装尺寸图
引脚定义
| 引脚定义 | |||
|---|---|---|---|
| 引脚 | 命名 | ||
| 1 | Enable | ||
| 2 | Vin- | ||
| 3 | Vin+ | ||
| 4 | Vout+ | ||
| 5 | Vout- | ||
| 6 | Trim | ||
注意：
1. 所有尺寸标注单位为毫米（英寸）。
2. 所有引脚直径1.00mm.（0.04in.）。
3. 公差:x.x±0.5mm（x.xx±0.02in.）。
x.xx±0.25mm（x.xx±0.01in.）。
产品型号目录
| 模块型号 | 输入电压(Vdc) | 输出电压 (Vdc) | 输出电流 (A) | 输出纹波 (峰-峰值) | 效率(典型) |
| SGH11040H05S | 110(66~160Vdc) | 5 | 8 | <150mV | 88% |
| SGH11040H24S | 24 | 16.7 | <150mV | 87% | |
| SGH16030H05S | 160(100~200Vdc) | 5 | 6.00 | <100mV | 86% |
| SGH16030H28S | 28 | 1.07 | <240mV | 86% | |
| SGH27040H05S | 270(200~400Vdc) | 5 | 8.00 | <100mV | 85% |
| SGH27030H10S | 10 | 3.00 | <100mV | 86% | |
| SGH27040H12S | 12 | 3.33 | <120mV | 86% | |
| SGH27040H15S | 15 | 2.67 | <150mV | 87% | |
| SGH27040H24S | 24 | 1.67 | <250mV | 87% | |
| SGH27030H28S | 28 | 1.07 | <240mV | 86% |
